Сильфонні присоски

______________________________________________

технічні характеристики, креслення, артикул

ст. 1....2►

AL 5 A1302-2,5 F

Підключення за допомогою М5 А
2030484

AL 5-2,5 F

Підключення за допомогою М5 А M6 A 1/4" А
2030945	2030946	2030947

AL 6,0-1,5 F

Підключення за допомогою М5 А
2030911

AL 6-2,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030933	2030077

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 5 A1302-2,5 F	NBR	9 g	2,0 mm	1,0 g	2021691
AL 5 A1302-2,5 F	Si	9 g	2,0 mm	1,0 g	2030178
AL 5-2,5 F	NBR	29 g	3,0 mm	0,4 g	2021617
AL 5-2,5 F	Si	29 g	3,0 mm	0,4 g	2021618
AL 6,0-1,5 F	NBR	22 g	1,0 mm	0,1 g	2030154
AL 6,0-1,5 F	Si	22 g	1,0 mm	0,1 g	2030155
AL 6-2,5 F	NBR	29 g	2,5 mm	0,3 g	2021619
AL 6-2,5 F	Si	29 g	2,5 mm	0,3 g	2021620

AL 7,5-2,5 F

Підключення за допомогою М5 А M6 A 1/4" А
2030945	2030946	2030933

AL 8mA1603-1,5 F

Підключення за допомогою М5 А M6 A
2030945	2030946

AL 8,5-1,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

AL 8,8-1,5 F

Підключення за допомогою М5 А
2030911

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 7,5-2,5 F	NBR	75 g	4,0 mm	1,0 g	2030131
AL 7,5-2,5 F	Si	75 g	4,0 mm	1,0 g	2030132
AL 8 A1603-1,5 F	Si	57 g	3,5 mm	0,4 g	2030156
AL 8,5-1,5 F	Si	132 g	2,0 mm	0,1 g	2021664
AL 8,8-1,5 F	Si	75 g	5,0 mm	0,6 g	2030168

AL 9-2,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030077	2030933

AL 10-2,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030077	2030933

AL 10 A1406 2,5 F

Підключення за допомогою M5 I М5 А 1/8" I 1/8" А
2030904	2030925	2030096	2030933

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 9-2,5 F	NBR	75 g	2,0 mm	0,6 g	2030057
AL 9-2,5 F	Si	75 g	2,0 mm	0,6 g	2030060
AL 10-2,5 F	NBR	110 g	4,0 mm	0,8 g	2030076
AL 10-2,5 F	Si	110 g	4,0 mm	08 g	2030146
AL 10 A1406 2,5 F	Si	160 g	4,0 mm	08 g	2060067

AL 10 A1506 2,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030096	2030476

AL 10 A0906 1,5 F

Підключення за допомогою М5 А
2030928

AL 11-1,5 F

Підключення за допомогою 1/8" А
2021537

Al 11 A1510 1,5 F

Підключення за допомогою М5 А M6 A 1/8" А
2030945	2030946	2030933

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 10 A1506 2,5 F	Si	190 g	4,0 mm	0,6 g	2030163
AL 10 A0906 1,5 F	Si	190 g	2,5 mm	1,0 g	2030179
AL 11-1,5 F	NBR	340 g	5,0 mm	0,7 g	2060045
AL 11-1,5 F	Si	340 g	5,0 mm	0,7 g	2060047
AL 11 A1510 1,5 F	Si	519 g	4,0 mm	1,0 g	2030171

AL 12 A2805 2,5 F

Підключення за допомогою 1/8" А
2030476

AL 12-1,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030935	2030933

AL 13-1,5 F

Підключення за допомогою M5 I М5 А 1/8" I 1/8" А
2030930	-	-	2030934

AL 14-2,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030096	2030933

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 12 A2805 2,5 F	NBR	140 g	6,0 mm	1,2 g	2099573
AL 12 A2805 2,5 F	Si	140 g	6,0 mm	1,2 g	2099572
AL 12-1,5 F	NBR	95 g	4,5 mm	0,8 g	2021596
AL 12-1,5 F	Si	95 g	4,5 mm	0,8 g	2021597
AL 13-1,5 F	NBR	110 g	4,0 mm	1,0 g	2021598
AL 13-1,5 F	Si	110 g	4,0 mm	1,0 g	2021599
AL 14-2,5 F	NBR	95 g	8,0 mm	1,2 g	2030013
AL 14-2,5 F	Si	95 g	8,0 mm	1,2 g	2030003

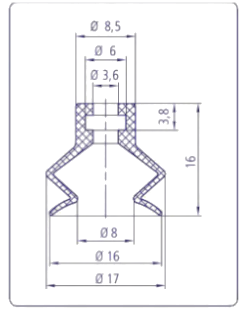

AL 15-1,5 F

AL 16 A2107-1,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

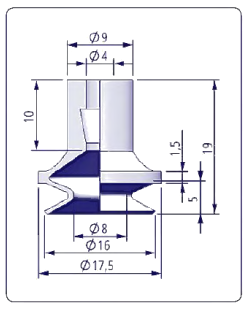

AL 16-1,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030935	2030933

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 15-1,5 F	NBR	470 g	6,0 mm	1,2 g	2030150
AL 15-1,5 F	Si	470 g	6,0 mm	1,2 g	2030152
AL 16 A2107-1,5 F	NR	230 g	6,0 mm	1,6 g	2030173
AL 16-1,5 F	NBR	300 g	6,0 mm	1,2 g	2021600
AL 16-1,5 F	Si	300 g	6,0 mm	1,2 g	2021601

AL 16 A0909-1,5 F

Підключення за допомогою М5 I M5 A 1/8" I
2030904	2030928	2030969

AL 16-1,5 F A1908

Підключення за допомогою М5 А 1/8" I
2030945	2030077

AL 16 A1608-1,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030935	2030933

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 16 A0909-1,5 F	Si	380 g	6,0 mm	0,6 g	2030088
AL 16-1,5 F A1908	Si	1200 g	8,0 mm	2,0 g	2060085
AL 16 A2107-1,5 F	NR	230 g	6,0 mm	1,6 g	2030173
AL 16 A1608-1,5 F	NBR	300 g	5,0 mm	1,0 g	2021704
AL 16 A1608-1,5 F	Si	300 g	5,0 mm	1,0 g	2030172

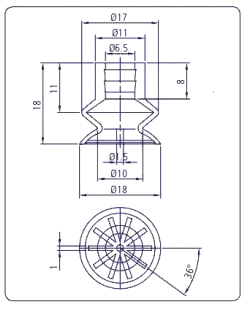

AL 18-2,5 F

Підключення за допомогою М5 А 1/8" I 1/8" А
2030925	2030935	2030933

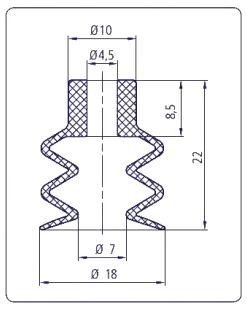

AL 18-1,5 F

AL 18 A2208-1,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 18-2,5 F	NBR	230 g	8,0 mm	2,0 g	2030058
AL 18-2,5 F	Si	230 g	8,0 mm	2,0 g	2030004
AL 18-1,5 F	NBR	300 g	6,5 mm	2,0 g	2021609
AL 18-1,5 F	Si	300 g	6,5 mm	2,0 g	2021624
AL 18 A2208-1,5 F	NBR	300 g	8,5 mm	2,0 g	2030020

AL 18 A1108-1,5 F

AL 18 A1208-1,5 F

AL19 A1408-1,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

AL 19-1,5 F

Підключення за допомогою M5 A 1/8" I 1/8" A 1/4" А
2030925	2030932	2030096	2030948

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 18 A1108-1,5 F	NR	340 g	8,0 mm	0,8 g	2030176
AL 18 A1108-1,5 F	Si	340 g	8,0 mm	0,8 g	2021705
AL 18 A1208-1,5 F	CR	300 g	5,0 mm	0,6 g	2030175
AL 18 A1208-1,5 F	Si	300 g	5,0 mm	0,6 g	2021706
AL 19 A1408-1,5 F	NR	340 g	5,5 mm	1,2 g	2030104
AL 19-1,5 F	NBR	300 g	4,0 mm	1,7 g	2021602
AL 19-1,5 F	Si	300 g	4,0 mm	1,7 g	2021603

AL 20 A2209-2,5 F

Підключення за допомогою М5 А
2030925

AL 20-2,5 F

Підключення за допомогою M5 A 1/8" I 1/8" A 1/4" А
2030925	2030933	2030096	2030948

AL 20 A1011-1,5 F

Підключення за допомогою М5 I M5 I
2030904	2030903

AL 20 A2512-2,5 F

Підключення за допомогою 1/8" I
2030462

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 20 A2209-2,5 F	NBR	380 g	11,0 mm	2,2 g	2021531
AL 20 A2209-2,5 F	Si	380 g	11,0 mm	2,2 g	2021524
AL 20-2,5 F	NBR	470 g	8,0 mm	2,2 g	2060043
AL 20-2,5 F	Si	470 g	8,0 mm	2,2 g	2060044
AL 20-2,5 F	HNBR	470 g	8,0 mm	2,2 g	2060064
AL 20 A1011-1,5 F	PU	560 g	2,0 mm	0,5 g	2030182
AL 20 A2512-2,5 F	NBR	560 g	10,0 mm	2,4 g	2060042
AL 20 A2512-2,5 F	Si	560 g	10,0 mm	2,4 g	2021722

AL 21-1,5 F

Підключення за допомогою 1/8" A
2031957

AL 22-1,5 F

Підключення за допомогою M5 A 1/8" I 1/8" A 1/4" А
2030925	2030932	2030096	2030948

AL 23-2,5 F

Підключення за допомогою 1/4" I 1/4" A
2030105	2030100

AL 24 A2610-2,5 F

Підключення за допомогою 1/4" I 1/4" A
2030105	2030100

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 21-1,5 F	NBR	560 g	9,0 mm	2,4 g	2099558
AL 21-1,5 F	Si	560 g	9,0 mm	2,4 g	2060000
AL 21-1,5 F	Si	560 g	9,0 mm	2,4 g	2099560
AL 22-1,5 F	NBR	560 g	5,0 mm	2,0 g	2030001
AL 22-1,5 F	Si	560 g	5,0 mm	2,0 g	2021605
AL 23-2,5 F	Vinyl	850 g	9,0 mm	3,8 g	2021678
AL 24 A2610-2,5 F	NBR	470 g	10,0 mm	4,0 g	2060041
AL 24 A2610-2,5 F	Si	470 g	10,0 mm	4,0 g	2021713

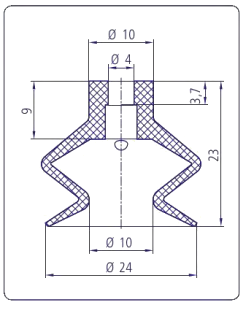

AL 24-1,5 F

Підключення за допомогою M5 A 1/8" I 1/8" A 1/4" А
2030925	2030932	2030096	2030948

AL 25-2,5

Підключення за допомогою M5 A 1/8" I 1/8" A 1/4" А
2030925	2030932	2030096	2030948

A 25 A3907-1,5 F

Підключення за допомогою 1/8" A 1/4" A
2030970	2030976

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 24-1,5 F	NBR	470 g	9,0 mm	2,4 g	2030117
AL 24-1,5 F	Si	470 g	9,0 mm	2,4 g	2021612
AL 25-2,5 F	NBR	470 g	19,0 mm	4,0 g	2021625
AL 25-2,5 F	Si	470 g	19,0 mm	4,0 g	2021626
AL 25-2,5 F	HNBR	470 g	19,0 mm	4,0 g	2060100
AL 25 A3907-1,5 F	NBR	230 g	12,0 mm	5,8 g	2021708
AL 25 A3907-1,5 F	Si	230 g	12,0 mm	5,8 g	2030002

AL 26-3,5 F

Підключення за допомогою 1/8" I 1/8" A 1/4" А
2030096	2030476	2030948

AL 29 A2215-1,5 F

Підключення за допомогою 1/8" I 1/8" A
2030908	2030916

AL 30-1,5 F A1816

AL 30-2,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 26-3,5 F	NBR	1050 g	9,0 mm	3,6 g	2060068
AL 26-3,5 F	Si	1050 g	9,0 mm	3,6 g	2021707
AL 29 A2215-1,5F	NBR	1050 g	10,0 mm	3,4 g	2021650
AL 29 A2215-1,5F	Si	1050 g	10,0 mm	3,4 g	2021710
AL 30-1,5 F A1816	PU	1200 g	5,0 mm	5,0 g	2099596
AL 30-1,5 F A1816	Si	1200 g	5,0 mm	5,0 g	2099596
AL 30-2,5 F	PU	920 g	15,0 mm	5,0 g	2060014

AL 30-1,5 F

Підключення за допомогою 1/8" A 1/4" A 1/2" А
2030473	2030477	2030479

Al 30 A1816-1,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

AL 30 A2215-1,5 F

Підключення за допомогою 1/8" I 1/8" A
2030462	2030964

AL 30 A3412-2,5 F

Підключення за допомогою 1/8" A 1/4" A
2030937	2030953

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 30-1,5 F	NBR	920 g	9,0 mm	6,0 g	2030042
AL 30-1,5 F	Si	920 g	9,0 mm	6,0 g	2030045
AL 30-1,5 F	PU	920 g	9,0 mm	6,0 g	2030048
AL 30 A1816-1,5 F	NBR	1280 g	8,0 mm	3,8 g	2030151
AL 30 A2215-1,5 F	Vinyl	1060 g	10,5 mm	5,0 g	2020380
AL 30 A3412-2,5 F	NBR	670 g	13,0 mm	8,0 g	2060056
AL 30 A3412-2,5 F	NR	670 g	13,0 mm	8,0 g	2060048
AL 30 A3412-2,5 F	PU	670 g	13,0 mm	8,0 g	2060058

AL 30 A5510-1,5 F

Підключення за допомогою 1/8" A 1/4" I 1/4" А
2030463	2030915	2030964

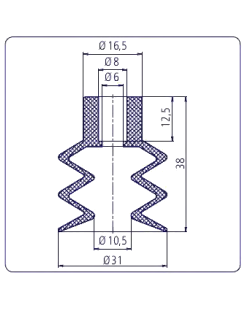

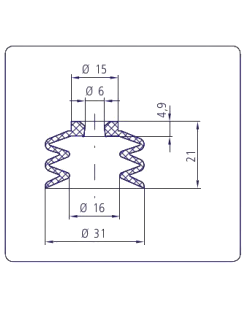

al 31-2,5 F

Підключення за допомогою 1/8" I 1/8" A 1/8" А
2030907	2030910	2021525

AL 31 A3810-2,5 F

Підключення за допомогою 1/8"A 1/8" A 1/4" А
2030959	2030916	2030964

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 30 A5510-1,5 F	PU	510 g	27,0 mm	12,0 g	2099584
AL 30 A5510-1,5 F	Si	920 g	27,0 mm	12,0 g	2021709
AL 31-2,5 F	NR	1200 g	7,0 mm	6,0 g	2030089
AL 31-2,5 F	Si	1200 g	7,0 mm	6,0 g	2021711
AL 31 A3810-2,5 F	NBR	510 g	15,0 mm	8,0 g	2060032
AL 31 A3810-2,5 F	Si	510 g	15,0 mm	8,0 g	2060033

AL 32-5,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

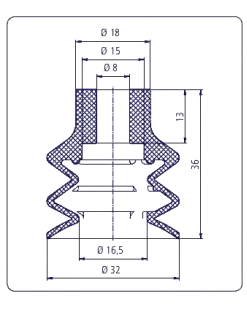

AL 32-2,5 F

Підключення за допомогою 1/4" I
2030475

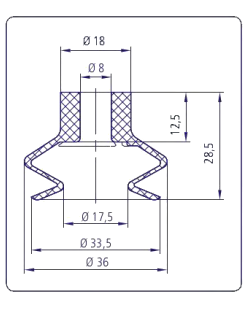

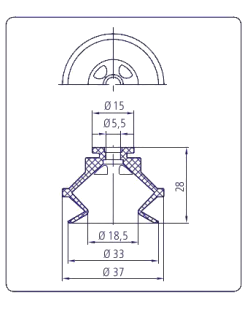

AL 33 A2818-1,5 F

Підключення за допомогою 1/8" A
2031957

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул

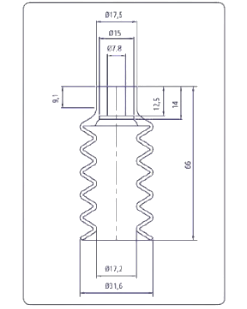

AL 32-5,5 F	NBR	1400 g	30,0 mm	11,0 g	2099522
AL 32-5,5 F	Si	1400 g	30,0 mm	11,0 g	2099591
AL 32-2,5 F	NBR	1300 g	13,0 mm	10,0 g	2030097
AL 32-2,5 F	Si	1300 g	13,0 mm	10,0 g	2030106
AL 33 A2818-1,5F	NBR	1600 g	9,0 mm	6,5 g	2021647
AL 33 A2818-1,5F	Si	1600 g	9,0 mm	6,5 g	2021649

AL 33-1,5 F

Підключення за допомогою 1/8" A 1/4" I 1/4" А
2030937	2030938	2030939

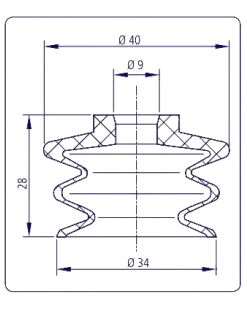

AL 34-2,5 F

Для підбору комплектуючих

перейдіть за посиланням:

________________________

З'єднувальні елементи ►

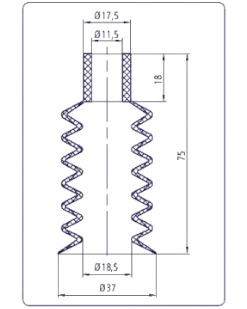

Al 37 A7518 6,5 F

Підключення за допомогою 1/4" A
2030926

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня висота	Вага	Артикул
AL 33-1,5 F	NBR	1400 g	12,0 mm	7,0 g	2021613
AL 33-1,5 F	Si	1400 g	12,0 mm	7,0 g	2021614
AL 34-2,5 F	PU	1300 g	12,0 mm	19,0 g	2060015
AL 37 A7518 6,5 F	Vinyl	1600 g	35,0 mm	16,0 g	2030160

AL 38-5,5 F

Підключення за допомогою 1/4" I
2030950

Al 40-2,5 A4318

Підключення за допомогою 1/4" I 1/4" A
2030105	2030100

AL 40 A96238,5 F

Підключення за допомогою 1/4" I
2030950

Тип (диаметр)	Материал	Грузоподъемность на 60% вакуума	Внутренняя высота	Вес	Артикул
Тип (диаметр)	Материал	Грузоподъемность на 60% вакуума	Внутренняя высота	Вес	Артикул
AL 38-5,5 F	Si	2700 g	20,0 mm	10,0 g	2030128
AL 40-2,5 F A4318	NBR	1400 g	20,0 mm	14,0 g	2030107
AL 40-2,5 F A4318	Si	1400 g	20,0 mm	14,0 g	2030219
AL 40 A9623 8,5 F	Si	2600 g	40,0 mm	18,0 g	2060161

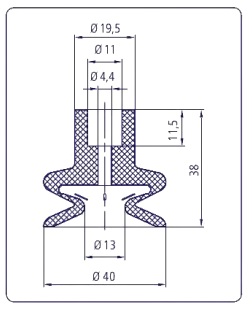

AL 40 A3813-1,5 F

Підключення за допомогою 1/4" I 1/4" A
2030105	2030100

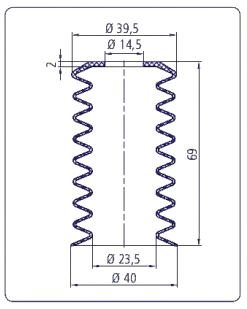

AL 40-2,5 F

Підключення за допомогою 1/8" A 1/4" I 1/4" A 1/4" А
2030937	2030915	2030953	2030914

AL 41 A4329-4,5 F

Підключення за допомогою 1/4" I
2030918

Тип (диаметр)	Материал	Грузоподъемность на 60% вакуума	Внутренняя высота	Вес	Артикул
Тип (диаметр)	Материал	Грузоподъемность на 60% вакуума	Внутренняя высота	Вес	Артикул
AL 40 A3813-1,5 F	NBR	1050 g	7,0 mm	18,0 g	2021696
AL 40 A3813-1,5 F	Si	1050 g	7,0 mm	18,0 g	2021697
AL 40 A3813-1,5 F	NR	1050 g	7,0 mm	18,0 g	2030159
AL 40-2,5 F	NBR	1200 g	20,0 mm	15,0 g	2060036
AL 40-2,5 F	Si	1200 g	20,0 mm	15,0 g	2060236
AL 41 A4329-4,5 F	NBR	3900 g	20,0 mm	15,0 g	2060060
AL 41 A4329-4,5 F	Si	3900 g	20,0 mm	15,0 g	2060160

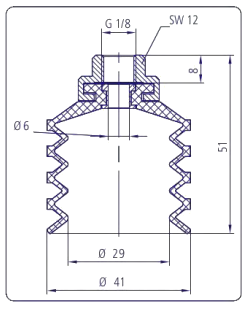

AL 41-4,5 F 1/8" I

Підключення за допомогою 1/4" I
2030918

AL 43 A2923-1,5 F

Підключення за допомогою 1/4" I 1/4" A
2030105	2030100

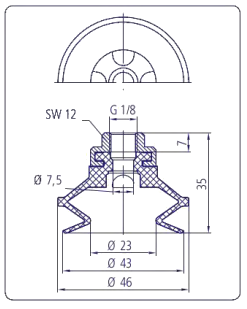

AL 43-1,5 F A3523

Підключення за допомогою 1/8" A
2030937

Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня высота	Вага	Артикул
Тип (діаметр)	Матеріал	Вантажопідйомність на 60% вакуума	Внутрішня высота	Вага	Артикул
AL 41-4,5 F 1/8" I	NBR	3900 g	20,0 mm	21,0 g	2060107
AL 41-4,5 F 1/8" I	Si	3900 g	20,0 mm	21,0 g	2060087
AL 43 A2923-1,5 F	NBR	2400 g	9,0 mm	10,0 g	2021723
AL 43 A2923-1,5 F	Si	2400 g	9,0 mm	10,0 g	2030123
AL 43-1,5 F A3523	NBR	2400 g	9,0 mm	18,0 g	2060089
AL 43-1,5 F A3523	Si	2400 g	9,0 mm	18,0 g	2060106

ст. 1....2►
