Вакуумні пластини
___________________________________________
технічні характеристики, креслення, артикул

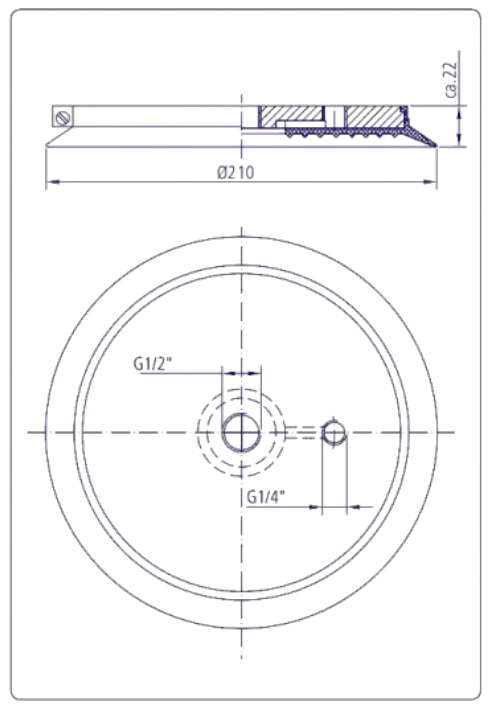

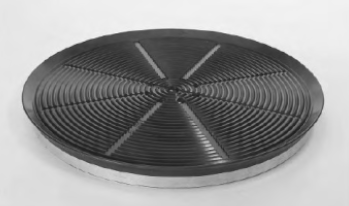

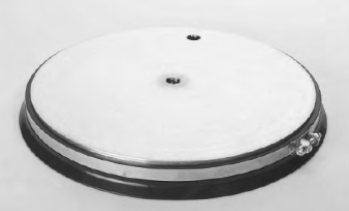

AL 210R 1/2" + 1/4" starr
Матеріал | Ущільнювач | Хомут |
NBR | 2031214 | 2031019 |
NBR | 2031213 | 2031019 |
Si | 2031231 | 2031019 |
PU | 2031232 | 2031019 |
Матеріал уплотнителя | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 100,0 kg | 50,0 kg | 3025048 | |
NBR | 100,0 kg | 50,0 kg | 3025049 | |
Si | 100,0 kg | 50,0 kg | 3025050 | |
PU | 100,0 kg | 50,0 kg | 3025051 | |

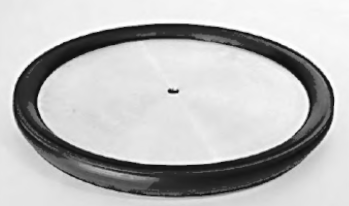

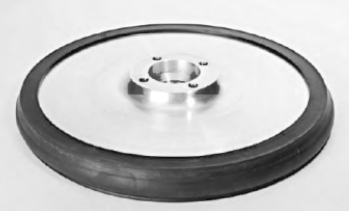

AL 230T
Матеріал | Ущільнювач | Пластина |
EPDM | 2020660 | 2033500 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
EPDM | 100,0 kg | 50,0 kg | 3025108 | |

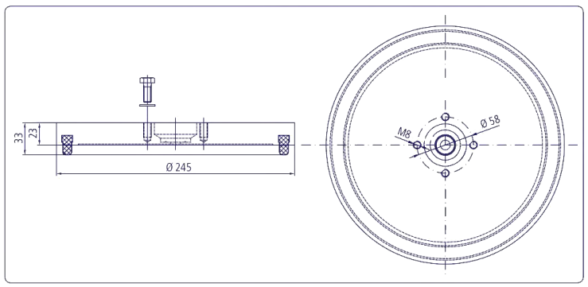

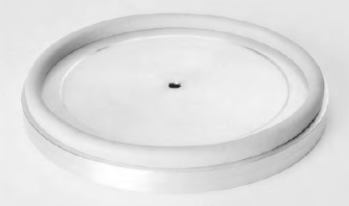

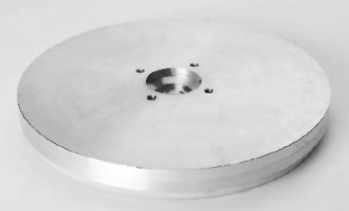

AL 245M (-R)
Ущільнювач EPDM | Ущільнювач NBR |
3031256 | 3035004 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
EPDM, (NBR) | 90,0 kg | 45,0 kg | 3025064 | |

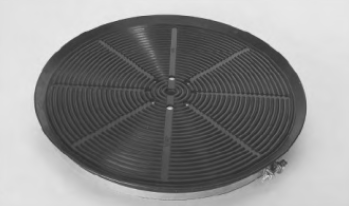

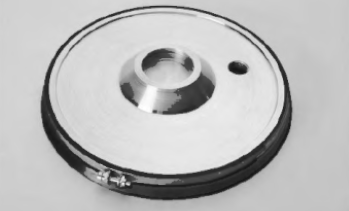

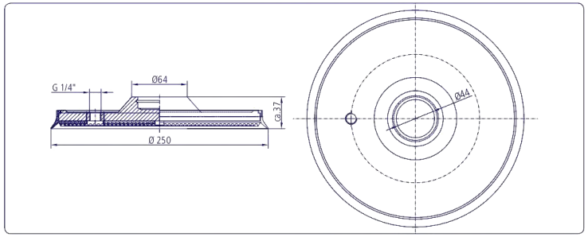

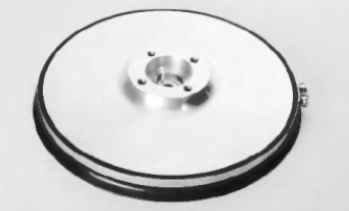

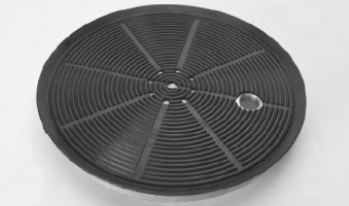

AL 250R
Матеріал | Ущільнювач | Хомут | Пластина |
NBR | 2031003 | 2031023 | 2031015 |
NBR | 2031135 | 2031023 | 2031015 |
Si | 2031004 | 2031023 | 2031015 |
Si | 2031011 | 2031023 | 2031015 |
PU | 2031005 | 2031023 | 2031015 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 147,0 kg | 73,0 kg | 3025020 | |
NBR | 147,0 kg | 73,0 kg | 3025021 | |
Si | 147,0 kg | 73,0 kg | 3025022 | |
Si | 147,0 kg | 73,0 kg | 3025106 | |
PU | 147,0 kg | 73,0 kg | 3025023 | |

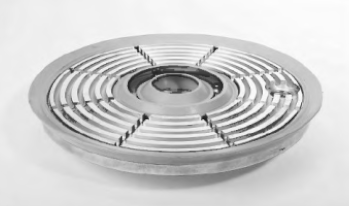

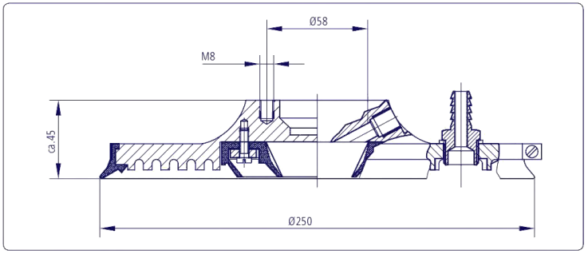

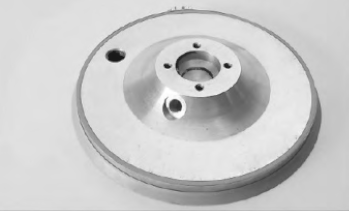

AL 250L V+D
Матеріал | Ущільнювач | Хомут | Пластина |
NBR | 2031183 внутрішній | 2031184 | 2031179 |
2031182 зовнішній | |||
Si | 2031191 внутрішній | 2031184 | 2031179 |
2031205 зовнішній |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 100,0 kg | 3025110 | ||
Si | 100,0 kg | 3025109 | ||
AL 250R K
Матеріал | Ущільнювач | Хомут | Пластина |
NBR | 2031003 | 2031023 | 2031069 |
NBR | 2031135 | 2031023 | 2031069 |
Si | 2031004 | 2031023 | 2031069 |
Si, 200°C | 2031011 | 2031023 | 2031069 |
PU | 2031005 | 2031023 | 2031069 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 147,0 kg | 73,0 kg | 3025102 | |
NBR | 147,0 kg | 73,0 kg | 3025103 | |
Si | 147,0 kg | 73,0 kg | 3025105 | |
Si, 200°C | 147,0 kg | 73,0 kg | 3025107 | |
PU | 147,0 kg | 73,0 kg | 3025104 | |

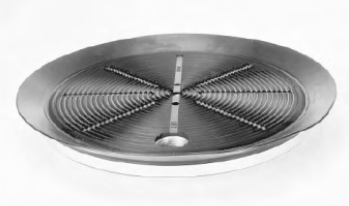

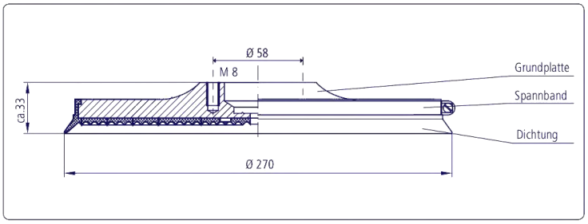

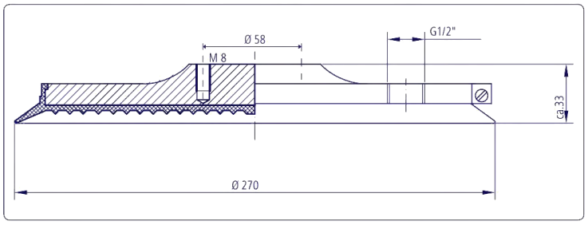

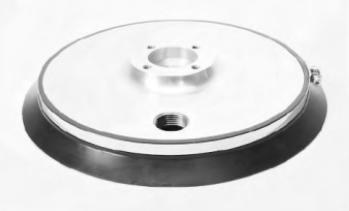

AL 270R
Матеріал | Ущільнювач | Хомут | Пластина |
NBR | 2031211 | 2031023 | 2031179 |
NBR | 2031212 | 2031023 | 2031179 |
Si | 2031227 | 2031023 | 2031179 |
PU | 2031228 | 2031023 | 2031179 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 170,0 kg | 85,0 kg | 3025024 | |
NBR | 170,0 kg | 85,0 kg | 3025025 | |
Si | 170,0 kg | 85,0 kg | 3025026 | |
PU | 170,0 kg | 85,0 kg | 3025027 | |
AL 270R 1/2" seitlich
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 170,0 kg | 85,0 kg | 3025052 | |
NBR | 170,0 kg | 85,0 kg | 3025053 | |
Si | 170,0 kg | 85,0 kg | 3025054 | |
PU | 170,0 kg | 85,0 kg | 3025055 | |
Матеріал | Ущільнювач | Хомут |
NBR | 3035011 | 2031023 |
NBR | 3035012 | 2031023 |
Si | 3035013 | 2031023 |
PU | 3035014 | 2031023 |

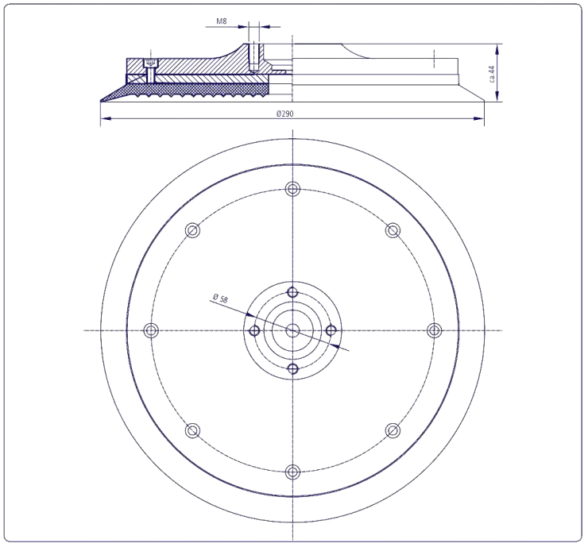

AL 300R
Матеріал | Ущільнювач | Пластина |
NBR | 2031071 | 2031077 |
NBR | 2031128 | 2031077 |
Si | 2031072 | 2031077 |
Матеріал ущільнювач | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 200,0 kg | 100,0 kg | 3025028 | |
NBR | 200,0 kg | 100,0 kg | 3025029 | |
Si | 200,0 kg | 100,0 kg | 3025030 | |

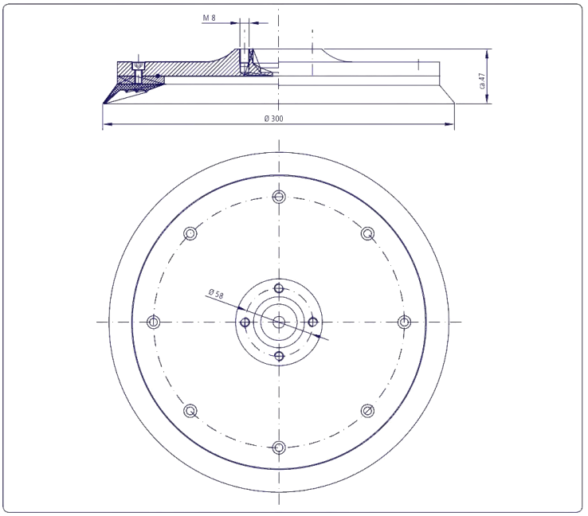

AL 300L
Матеріал | Ущільнювач | Пластина |
NBR | 2031078 | 2031077 |
NBR | 2031111 | 2031077 |
Si | 2031070 | 2031077 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 200,0 kg | 100,0 kg | 3025031 | |
NBR | 200,0 kg | 100,0 kg | 3025032 | |
Si | 200,0 kg | 100,0 kg | 3025033 | |
AL 300FN 300°
Матеріал | Ущільнювач |
anthrazit | 2031073 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
anthrazit | 220,0 kg | 110,0 kg | 2031533 | |

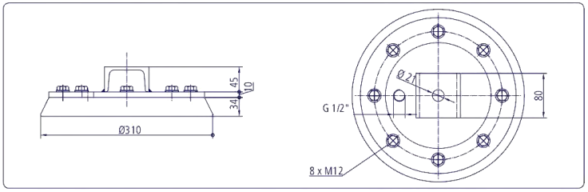

AL 310L
Матеріал | Ущільнювач | Пластина |
NBR | 2031222 | 2033505 |
Si | 2031223 | 2033505 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 220,0 kg | 110,0 kg | 2031537 | |
Si | 220,0 kg | 110,0 kg | 2031538 | |

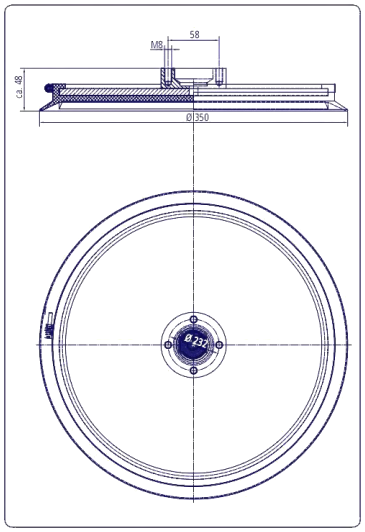

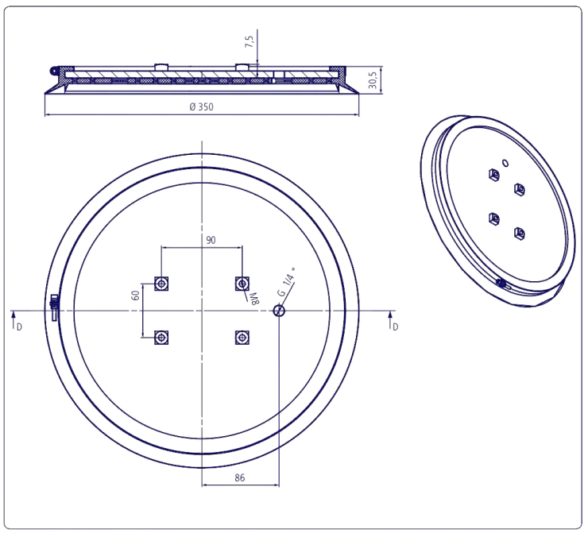

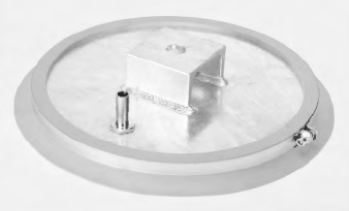

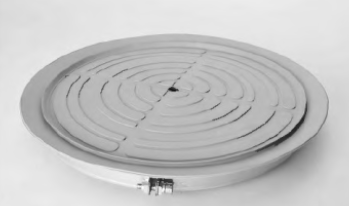

AL 350R
Матеріал | Ущільнювач | Пластина |
NBR | 2030989 | 3023001 |
NBR | 2031989 | 3023001 |
NR | 2099709 | 3023001 |
PU | 2021520 | 3023001 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 288,0 kg | 144,0 kg | 3025076 | |
NBR | 288,0 kg | 144,0 kg | 3025077 | |
NR | 288,0 kg | 144,0 kg | 3025078 | |
PU | 288,0 kg | 144,0 kg | 3025079 | |
AL 350R - 4xM8
Матеріал | Ущільнювач |
NBR | 3020009 |
NBR | 3020010 |
NR | 3020011 |
PU | 3020012 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 288,0 kg | 144,0 kg | 3025080 | |
NBR | 288,0 kg | 144,0 kg | 3025081 | |
NR | 288,0 kg | 144,0 kg | 3025082 | |
PU | 288,0 kg | 144,0 kg | 3025083 | |
AL 350R - 1/2" seitlich
Матеріал | Ущільнювач | Пластина |
NBR | 3020009 | 3023002 |
NBR | 3020010 | 3023002 |
NR | 3020011 | 3023002 |
PU | 3020012 | 3023002 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 288,0 kg | 144,0 kg | 3025084 | |
NBR | 288,0 kg | 144,0 kg | 3025085 | |
NR | 288,0 kg | 144,0 kg | 3025086 | |
PU | 288,0 kg | 144,0 kg | 3025087 | |

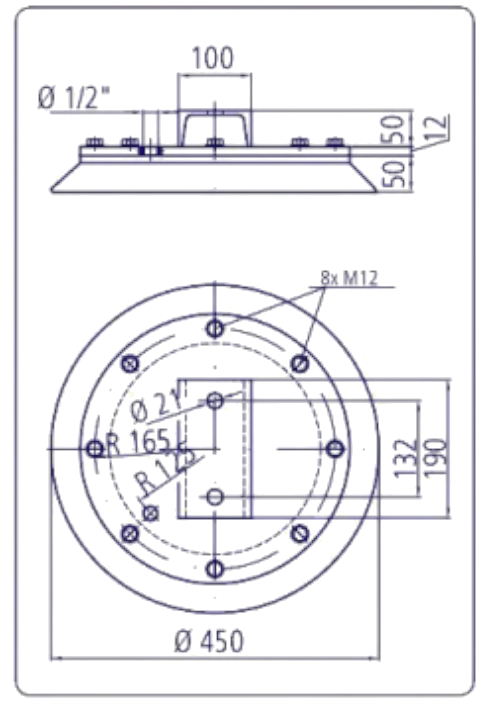

AL 450L
Матеріал | Ущільнювач |
NBR | 2031170 |
Si | 2031171 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 475,0 kg | 235,0 kg | 2031524 | |
Si | 475,0 kg | 235,0 kg | 2031525 | |

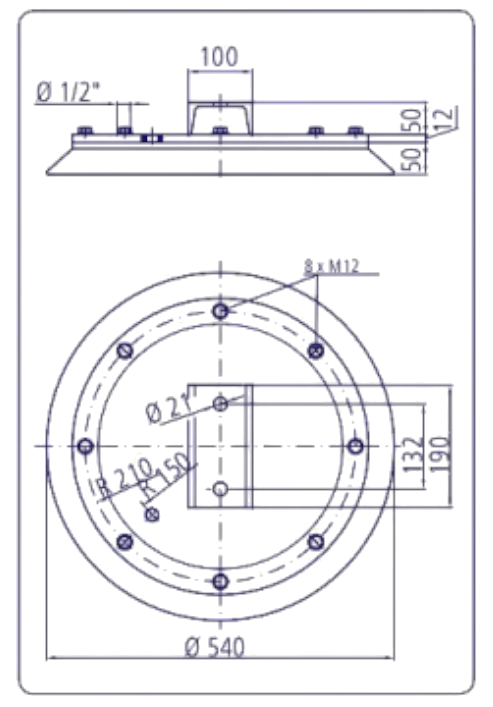

AL 540L
Матеріал | Ущільнювач |
NBR | 2031173 |
Si | 2031172 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 680,0 kg | 340,0 kg | 2031526 | |
Si | 680,0 kg | 340,0 kg | 2031527 | |

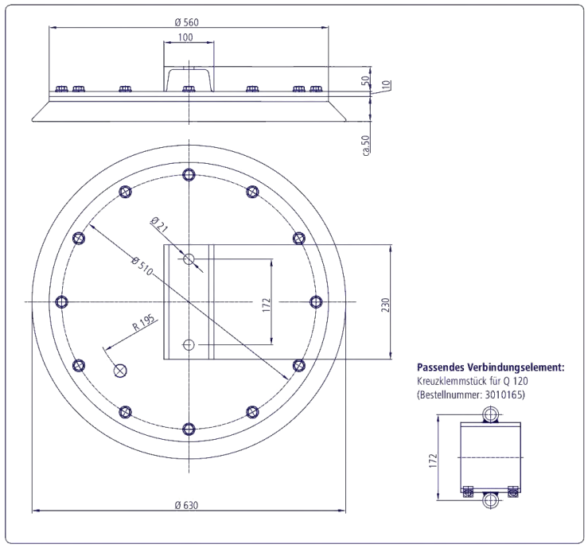

AL 630L
Матеріал | Ущільнювач |
NBR | 2031174 |
Si | 2031175 |
Матеріал ущільнювача | Вантажопідйомність горизонтально | Вантажопідйомність вертикально | Артикул | |
NBR | 930,0 kg | 465,0 kg | 2031528 | |
Si | 930,0 kg | 465,0 kg | 2031529 | |
